CDL輕型不銹鋼多級管道泵

瀏覽次數:0

　 CDL輕型不銹鋼立式管道泵

產品名稱:CDL輕型不銹鋼多級管道泵

產品簡介

CDL輕型不銹鋼多級管道泵是汲取了國內外此類水泵的先進技術而設計制造的一款非自吸多級管道泵，采用標準立式電機和快裝式機械密封，更換非常方便。CDL 輕型不銹鋼多級管道泵是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于輕度腐蝕性液體。泵的過流部分均采用不銹鋼(304\316)材料制成，可適用于輕度腐蝕性介質。該產品可替代國外CR、CRN等同類產品。

產品特點

1、輕型不銹鋼泵的進水口與出水口位于泵座的同一水平線上，可直接用于管路當中。
2、該型多級管道泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
3、采用優良的水力模型和先進的制造工藝，大大提高泵的性能及使用壽命。
4、采用標準電機，用戶可方便地根據需要配備電機。
5、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。
6、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便（要做好不銹鋼多級管道泵安裝及使用工作）。
現在市場上CDL輕型不銹鋼多級管道泵生產廠家很多，那CDL 輕型不銹鋼多級管道泵哪家好呢？大東海泵業專業生產的CDL 輕型不銹鋼多級管道泵、排污泵型號很齊全，歡迎大家前來咨詢、選購。
大東海泵業不銹鋼多級管道泵質量保證圖

產品用途

1、工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
2、灌溉：農田灌溉、噴灌、澆灌
3、工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
4、水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
5、供水：水廠過濾與輸送，水廠分區送水、主管增壓、高層建筑增壓。

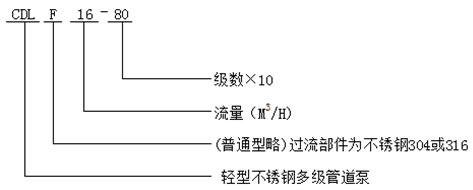

型號意義

性能參數

CDLF2輕型不銹鋼多級管道泵性能表(僅供參考)										尺寸和重量
泵型號	電機	流量								尺寸					重量
	電機	m3/h	1.0	1.2	1.6	2.0	2.4	2.8	3.2	尺寸					重量
	KW	L/S	0.28	0.33	0.44	0.56	0.67	0.78	0.89	B1	B2	B1+B2	D1	D2	(kg)
CDLF2-20	0.37	H (m)	18	17	16	15	14	12	10	261	210	471	148	117	20
CDLF2-30	0.37		27	26	24	22	20	18	15	279		489			21
CDLF2-40	0.55		36	35	33	30	26	24	17	297		507			22
CDLF2-50	0.55		45	43	40	37	33	30	24	315		525			23
CDLF2-60	0.75		53	52	50	45	40	36	30	343	245	588	170	142	26
CDLF2-70	0.75		63	61	57	52	47	41	35	361		606			27
CDLF2-80	1.1		71	69	65	59	54	47	40	379		624			28
CDLF2-90	1.1		80	78	73	67	61	54	45	397		642			29
CDLF2-100	1.1		89	86	81	74	67	59	49	415		660			30
CDLF2-110	1.1		98	95	89	82	73	64	54	433		678			31
CDLF2-120	1.5		107	103	97	90	81	71	59	461	290	751	190	155	33
CDLF2-130	1.5		116	114	106	98	89	78	65	479		769			34
CDLF2-140	1.5		125	122	114	105	94	84	69	497		787			35
CDLF2-150	1.5		134	130	123	112	100	90	73	515		805			36
CDLF2-160	1.5		143	139	131	120	107	96	80	533		823			37
CDLF2-170	1.5		152	148	139	128	114	102	86	551		841			38
CDLF2-180	2.2		161	157	148	136	121	108	91	569		859			39
CDLF2-190	2.2		170	165	156	143	127	113	95	587		877			40
CDLF2-200	2.2		179	174	164	150	134	119	100	605		895			41
CDLF2-210	2.2		188	183	172	157	141	124	105	623		913			42
CDLF2-220	2.2		197	192	180	165	148	130	110	641		931			43
CDLF2-230	3.0		205	201	188	173	155	137	115	669	315	984	197	165	45
CDLF2-240	3.0		214	210	197	181	163	144	120	687		1002			48
CDLF2-250	3.0		225	219	205	189	170	151	127	705		1020			50
CDLF2-260	3.0		234	228	214	198	178	158	132	723		1038			52

CDLF4輕型不銹鋼多級管道泵性能表(僅供參考)									尺寸和重量
泵型號	電機	流量							尺寸					重量
	電機	m3/h	2.0	3.0	4.0	5.0	6.0	7.0	尺寸					重量
	KW	L/S	0.56	0.83	1.11	1.39	1.67	1.94	B1	B2	B1+B2	D1	D2	(kg)
CDLF4-20	0.37	H (m)	18	17	15	13	10	8	297	210	489	148	117	20
CDLF4-30	0.55		27	26	24	20	18	14	306	210	516	148	117	21
CDLF4-40	0.75		36	34	32	27	24	18	343	245	588	170	142	23
CDLF4-50	1.1		45	43	40	34	31	23	370		615			24
CDLF4-60	1.1		54	52	48	41	37	28	397		642			26
CDLF4-70	1.5		63	61	56	48	43	34	434	290	724	190	155	28
CDLF4-80	1.5		72	70	64	55	50	38	461		751			29
CDLF4-90	2.2		81	78	72	63	56	44	488		778			31
CDLF4-100	2.2		90	87	81	71	62	50	515		805			32
CDLF4-110	2.2		99	95	88	78	68	53	542		832			34
CDLF4-120	2.2		108	104	95	85	75	57	569		859			35
CDLF4-130	3.0		117	113	103	93	82	63	606	315	921	197	165	36
CDLF4-140	3.0		126	122	112	101	89	69	633		948			38
CDLF4-150	3.0		135	131	120	108	95	73	660		975			39
CDLF4-160	3.0		144	140	129	115	101	78	687		1002			40
CDLF4-170	4.0		153	149	137	122	108	83	714	335	1049	230	188	42
CDLF4-180	4.0		162	158	145	129	115	89	741		1076			43
CDLF4-190	4.0		171	168	153	137	122	95	768		1103			46
CDLF4-200	4.0		180	176	161	144	127	99	795		1130			47
CDLF4-210	4.0		200	184	169	152	132	103	822		1157			49
CDLF4-220	4.0		210	192	178	160	138	108	849		1184			50

CDLF8輕型不銹鋼多級管道泵性能表(僅供參考)										尺寸和重量
泵型號	電機	流量								尺寸					重量
	電機	m3/h	6	7	8	9	10	11	12	尺寸					重量
	KW	L/S	1.67	1.94	2.22	2.5	2.78	3.06	3.33	B1	B2	B1+B2	D1	D2	(kg)
CDLF8-20/1	0.75	H (m)	9.5	9.3	9	8.5	8	7	6	364	245	609	170	142	35
CDLF8-20	0.75		20	19	18	17	16	14	13	364		609			35
CDLF8-30	1.1		30	29	28	26	24	21	19	394		639			35
CDLF8-40	1.5		40	38	36	34	32	28	26	434	290	724	190	155	45
CDLF8-50	2.2		50	48	45	42	40	36	32	464		754			50
CDLF8-60	2.2		60	57	54	51	48	43	39	494		784			50
CDLF8-70	3.0		70	68	64	61	57	50	45	534	315	849	197	165	55
CDLF8-80	3.0		80	77	73	69	65	58	52	564	315	879	197	165	55
CDLF8-90	4.0		90	87	83	79	72	66	60	594	335	929	230	188	55
CDLF8-100	4.0		100	97	92	87	81	73	65	624		959			55
CDLF8-110	4.0		110	106	101	96	88	80	72	654		989			60
CDLF8-120	4.0		120	116	111	104	92	87	78	684		1019			60
CDLF8-130	5.5		130	126	119	114	105	95	84	734	430	1164	260	208	85
CDLF8-140	5.5		141	136	130	122	113	102	92	764		1194			85
CDLF8-150	5.5		150	145	138	131	121	111	100	794		1224			85
CDLF8-160	5.5		161	156	148	139	130	118	106	824		1254			85
CDLF8-170	7.5		170	165	156	149	138	126	113	854		1284			90
CDLF8-180	7.5		182	175	167	157	146	134	120	884		1314			90
CDLF8-190	7.5		190	184	175	166	154	142	128	914		1344			90
CDLF8-200	7.5		202	195	186	175	163	150	135	944		1374			90

CDLF16輕型不銹鋼多級管道泵性能表(僅供參考)										尺寸和重量
泵型號	電機	流量Q								尺寸					重量
	電機	m3/h	8	10	12	14	16	18	20	尺寸					重量
	KW	L/S	2.22	2.78	3.33	3.89	4.44	5	5.56	B1	B2	B1+B2	D1	D2	(kg)
CDLF16-20	2.2	H (m)	28	27	26	25	23	21	18	414	290	704	190	155	51
CDLF16-30	3.0		42	41	39	37	35	32	27	469	315	784	197	165	54
CDLF16-40	4.0		56	54	52	50	47	44	37	514	335	849	230	188	60
CDLF16-50	5.5		69	68	65	62	59	54	47	579	430	1009	260	208	75
CDLF16-60	5.5		83	81	78	75	70	64	56	624		1054			80
CDLF16-70	7.5		97	95	92	87	82	75	68	669		1099			85
CDLF16-80	7.5		111	108	105	100	94	86	77	714		1144			88
CDLF16-90	11		125	122	118	112	106	97	88	789	490	1279	330	255	126
CDLF16-100	11		139	136	131	125	118	108	99	834		1324			126
CDLF16-110	11		153	149	144	137	129	118	108	879		1369			131
CDLF16-120	11		167	163	157	150	141	129	117	924		1414			131
CDLF16-130	15		180	176	170	162	153	141	128	969		1459			177
CDLF16-140	15		194	190	184	175	165	151	139	1014		1504			177
CDLF16-150	15		208	203	197	187	177	162	148	1059		1549			182
CDLF16-160	15		222	217	210	200	189	173	158	1104		1594			182

CDLF32輕型不銹鋼多級管道泵性能表(僅供參考)										尺寸和重量
泵型號	電機	流量Q								尺寸					重量
	電機	m3/h	15	16	20	24	28	32	36	尺寸					重量
	KW	L/S	4.17	4.44	5.56	6.67	7.78	8.89	10	B1	B2	B1+B2	D1	D2	(kg)
CDLF32-10/1	1.5	H (m)	16	15	13	12	11	10	7	505	290	795	190	155	70
CDLF32-10	2.2		18	17	16	15	14	13	10	505	290	795	190	155	71
CDLF32-20/2	3.0		32	31	30	27	25	22	14	575	315	890	197	165	80
CDLF32-20	4.0		37	36	35	32	31	28	22	575	335	910	230	180	82
CDLF32-30/2	5.5		50	49	47	44	40	36	27	645	430	1075	260	208	93
CDLF32-30	5.5		56	55	53	50	47	42	33	645		1075			94
CDLF32-40/2	7.5		68	67	65	62	56	50	37	715		1145			102
CDLF32-40	7.5		75	74	71	67	62	56	45	715		1145			103
CDLF32-50/2	11		88	87	85	80	73	66	51	895	490	1385	330	255	172
CDLF32-50	11		94	93	90	86	79	72	57	895		1385			173
CDLF32-60/2	11		107	106	102	96	89	79	62	965		1455			176
CDLF32-60	11		114	112	107	102	95	86	68	965		1455			177
CDLF32-70/2	15		127	125	121	114	106	94	75	1035		1525			188
CDLF32-70	15		133	131	126	119	112	102	82	1035		1525			189
CDLF32-80/2	15		145	143	137	131	121	109	85	1105		1595			192
CDLF32-80	15		151	149	144	136	128	115	92	1105		1595			193
CDLF32-90/2	18.5		165	163	157	149	138	125	98	1175	550	1725	330	255	218
CDLF32-90	18.5		172	170	163	155	146	132	106	1175		1725			219
CDLF32-100/2	18.5		184	182	175	165	154	138	110	1245		1795			222
CDLF32-100	18.5		190	188	181	172	159	145	117	1245		1795			223
CDLF32-110/2	22		204	202	194	184	171	154	123	1315	590	1905	360	285	259
CDLF32-110	22		210	208	200	190	177	161	130	1315		1905			260
CDLF32-120/2	22		222	220	212	201	187	168	135	1385		1975			263
CDLF32-120	22		226	224	217	207	193	176	142	1385		1975			264
CDLF32-130/2	30		244	242	233	222	207	187	151	1455	660	2115	400	310	327
CDLF32-130	30		250	248	238	227	213	193	158	1455		2115			328
CDLF32-140/2	30		264	260	252	237	222	202	163	1525		2185			331
CDLF32-140	30		268	265	256	244	228	208	170	1525		2185			332

CDLF42輕型不銹鋼多級管道泵性能表(僅供參考)											尺寸和重量
泵型號	電機	流量Q									尺寸						重量
	電機	m3/h	25	30	35	40	42	45	50	55	尺寸						重量
	KW	L/S	6.9	8.3	9.7	11.1	11.7	12.5	13.9	15.3	B1	B2	B1+B2	D1	D2	D3	(kg)
CDLF42-10-1	3	H (m)	20	19	18	17	16	15	13	11	558	330	888	190	140	160	100
CDLF42-10	4		24	23	22	21	20	19	18	16	558	330	888	220	150	160	110
CDLF42-20-1	5.5		40	38	36	33	32	30	27	23	638	420	1058	260	210	300	120
CDLF42-20	7.5		48	46	44	42	41	39	35	31	638	420	1058	260	210	300	125
CDLF42-30-1	11		63	61	58	54	52	50	44	38	828	500	1328	330	260	350	165
CDLF42-30	11		71	69	66	63	61	58	53	47	828		1328				165
CDLF42-40-1	15		87	84	80	75	73	69	62	54	908		1408				205
CDLF42-40	15		95	92	88	84	81	78	71	62	908		1408				205
CDLF42-50-1	18.5		111	107	102	96	92	88	80	69	988	550	1538	380	310		215
CDLF42-50	18.5		119	115	110	105	101	97	88	78	988	550	1538				215
CDLF42-60-1	22		135	130	124	117	113	108	97	85	1068	600	1668				275
CDLF42-60	22		143	138	132	125	122	116	106	93	1068	600	1668				275
CDLF42-70-1	30		158	152	146	138	134	127	115	100	1148	660	1808	420	350	400	355
CDLF42-70	30		166	161	154	146	142	135	124	109	1148		1808				355
CDLF42-80-1	30		182	175	168	159	154	146	133	116	1228		1888				360
CDLF42-80	30		190	184	176	167	162	154	141	124	1228		1888				360
CDLF42-90-1	30		205	198	190	180	174	166	150	132	1308		1968				365
CDLF42-90	37		214	207	198	188	183	174	159	140	1308		1968				365
CDLF42-100-1	37		230	221	212	200	194	185	168	147	1388		2048				390
CDLF42-100	37		238	230	220	209	203	193	177	155	1388		2048				390
CDLF42-110-1	45		255	246	236	223	217	206	188	165	1468	710	2178	470	375	450	455
CDLF42-110	45		263	255	244	232	225	214	196	173	1468		2178				455
CDLF42-120-1	45		280	270	259	245	238	226	206	181	1556		2266				460
CDLF42-120	45		289	280	268	255	247	236	216	190	1556		2266				460
CDLF42-130	45		305	294	282	267	259	247	225	198	1636		2346				465

CDLF65輕型不銹鋼多級管道泵性能表(僅供參考)										尺寸和重量
泵型號	電機	流量Q								尺寸						重量
	電機	m3/h	30	40	50	60	65	70	80	尺寸						重量
	KW	L/S	8.3	11.1	13.9	16.7	18.1	19.4	22.2	B1	B2	B1+B2	D1	D2	D3	(kg)
CDLF65-10-1	4	H (m)	19	18	16	14	13	11	8	561	330	891	220	150	160	105
CDLF65-10	5.5		27	25	23	21	20	18	15	561	420	981	260	210	300	120
CDLF65-20-2	7.5		39	36	33	29	26	23	17	644	420	1064	260	210	300	130
CDLF65-20-1	11		46	44	40	36	33	30	24	754	500	1254	330	260	350	165
CDLF65-20	11		53	51	47	43	40	37	30	754		1254				165
CDLF65-30-2	15		66	62	56	50	46	41	32	836		1336				205
CDLF65-30-1	15		73	69	69	57	53	48	39			1336				205
CDLF65-30	18.5		80	76	70	64	60	55	46		550	1386	380	310		215
CDLF65-40-2	18.5		92	87	80	71	66	60	47	919	550	1469				215
CDLF65-40-1	22		100	94	87	78	73	67	54		600	1519				270
CDLF65-40	22		107	101	94	85	80	74	61		600	1519				270
CDLF65-50-2	30		121	114	105	95	88	80	64	1001	660	1661	420	350	400	350
CDLF65-50-1	30		128	121	112	102	95	87	71							350
CDLF65-50	30		136	129	119	109	102	94	78							350
CDLF65-60-2	30		150	142	131	118	110	101	81	1084		1744				355
CDLF65-60-1	37		157	149	138	125	117	108	88							375
CDLF65-60	37		164	156	145	132	124	115	95							375
CDLF65-70-2	37		179	169	156	141	132	121	99	1166		1826				380
CDLF65-70-1	37		186	176	163	148	139	128	106			1826				380
CDLF65-70	45		193	183	170	155	146	135	112		710	1876	470	375	450	445
CDLF65-80-2	45		207	196	182	164	154	142	116	1248		1958				450
CDLF65-80-1	45		215	203	189	171	161	149	123	1248		1958				450

CDLF85輕型不銹鋼多級管道泵性能表(僅供參考)											尺寸和重量
泵型號	電機	流量Q									尺寸						重量
	電機	m3/h	50	60	70	80	85	90	100	110	尺寸						重量
	KW	L/S	13.9	16.7	19.4	22.2	23.6	25	27.8	30.6	B1	B2	B1+B2	D1	D2	D3	(kg)
CDLF85-10-1	5.5	H (m)	22	19	17	16	14	13	10	6	571	420	991	260	210	300	125
CDLF85-10	7.5		25	24	22	21	20	19	16	12	571	420	991	260	210	300	130
CDLF85-20-1	11		41	39	36	32	30	28	22	15	773	500	1273	330	260	350	170
CDLF85-20	15		53	50	47	44	41	40	36	30	773	500	1273	330	260	350	205
CDLF85-30-1	18.5		67	65	60	55	52	49	41	32	865	550	1415	380	310	400	220
CDLF85-30	22		81	77	72	67	64	62	55	48	865	600	1465	380	310		270
CDLF85-40-1	30		98	93	87	80	75	72	62	50	957	660	1617	420	350		355
CDLF85-40	30		110	105	100	92	86	84	76	66	957		1617				355
CDLF85-50-1	37		126	120	113	104	98	93	81	68	1049		1709				380
CDLF85-50	37		139	131	124	115	110	106	94	83	1049		1709				380
CDLF85-60-1	45		155	148	139	129	122	117	102	86	1141	710	1851	470	375	450	445
CDLF85-60	45		168	160	150	141	134	130	117	103	1141	710	1851	470	375	450	455
